| Τόπος καταγωγής: | Jiangsu.China |
|---|---|
| Μάρκα: | Dagyee |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | DW600-3000 |
| Ποσότητα παραγγελίας min: | 1PCS |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Το ξύλινο κιβώτιο, τυποποιημένο εμπορευματοκιβώτιο, πελάτες μπορεί να διευκρινίσει τις απαιτήσεις |
| Χρόνος παράδοσης: | 20 ημέρες εργασίας |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 50SET |
| Όρος: | Νέος | Τύπος μάρκετινγκ:: | Νέο προϊόν 2020 |
|---|---|---|---|
| Υλικό: | SUS304,316 | Λέξεις κλειδιά προϊόντων: | Μηχανική λεπτή οθόνη |
Μηχανική περιγραφή λεπτής οθόνης

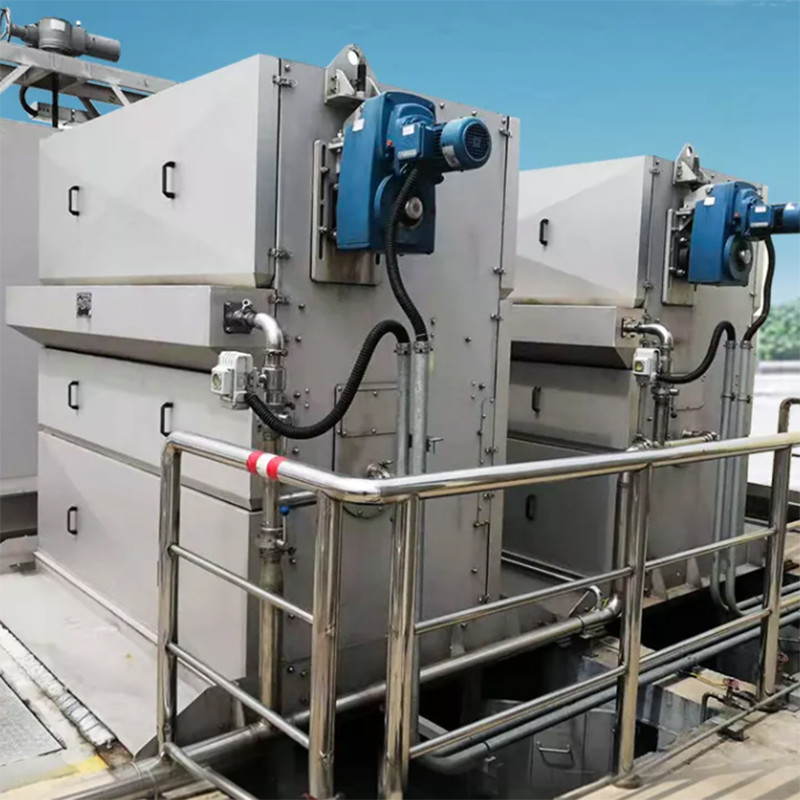

Τα κάγκελα σκαλών οθόνης αποτελούνται κυρίως από τα κύρια συστατικά όπως η οδηγώντας συσκευή, το πλαίσιο, η αλυσίδα έλξης, το πιάτο οθόνης με την ανυψωτική σκάλα, το σύστημα πλύσης και το ηλεκτρικό σύστημα ελέγχου. Η μηχανή κίνησης εγκαθίσταται στον κύριο άξονα στη θετική κατεύθυνση του πλαισίου. Οδηγημένα από την αλυσίδα μετάδοσης, τα πιάτα πλέγματος και στις δύο πλευρές θα εξαγάγουν το ρύπο που παγιδεύεται μέσα στο μήκος του από από κατω έως επάνω. Όταν φθάνει στο ανώτερο μέρος, θα περάσει τη λειτουργία οδήγησης του αλυσσοτροχού. Στο πλαίσιο της δράσης του ξεπλένοντας νερού της τοπ ξεπλένοντας συσκευής, η εργασία εκφόρτωσης ολοκληρώνεται αυτόματα.
Η συσκευή κίνησης των καγκέλων σκαλών πιάτων πλέγματος βρίσκεται στο ανώτερο μέρος του πλαισίου, το οποίο είναι ένα εισαγόμενο εμπορικό σήμα ΡΑΒΕΙ τον άξονας-τοποθετημένο μειωτή. Οι βιδωτές συσκευές ρύθμισης εγκαθίστανται στις μπροστινό και πίσω μέρος πλευρές του πλαισίου για να ρυθμίσουν τη συμπίεση της αλυσίδας μετάδοσης.
Το πλαίσιο των καγκέλων σκαλών πιάτων πλέγματος είναι μια ακέραια κυβοειδής άκαμπτη δομή που συγκεντρώνεται και που ενώνεται στενά από το πιάτο ανοξείδωτου και το χάλυβα τμημάτων. Μια τρύπα κολπίσκων νερού ανοίγουν στο νερό-αντιμετωπίζοντας τέλος του χαμηλότερου μέρους του πλαισίου, οι ράγες οδηγών τακτοποιούνται στους μπροστινό και πίσω μέρος τοίχους του πλαισίου, και μια εσωτερική σκουριά που συλλέγει το αυλάκι τακτοποιείται επίσης στο ανώτερο μέρος του πλαισίου, το οποίο επεκτείνεται έξω από τη μηχανή. Το ράφι εγκαθίσταται στο πλέγμα καλά, και το χάσμα μεταξύ των δύο πλευρών του ραφιού και του πλέγματος είναι καλά το κανάλι για το φιλτραρισμένο νερό από το πλέγμα. Τα διαφράγματα παρεκτροπής τακτοποιούνται και στις δύο πλευρές του νερό-αντιμετωπίζοντας τέλους του ραφιού, το οποίο μπορεί να αποτρέψει τα επιπλέοντα απορρίματα από τη διάβαση μέσω εκτρέποντας.
Μηχανική σύνθεση λεπτής οθόνης
Μέρη των λεπτών καγκέλων του εσωτερικού πλαισίου πιάτων πλέγματος εισροής
Σύστημα κίνησης
Σύστημα διάτρητων
σύστημα παλίνδρομου κύματος
Σύστημα τμήματος και ηλεκτρονικό σύστημα ελέγχου

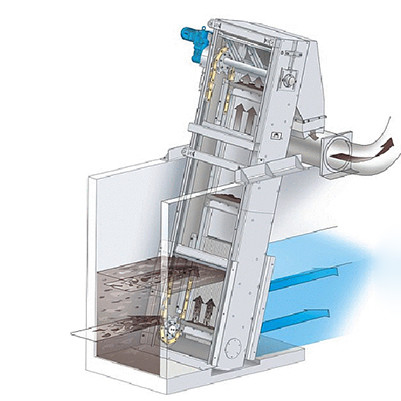

Η συνδεμένη μηχανή οδηγεί τον αλυσσοτροχό για να περιστραφεί. Ο αλυσσοτροχός οδηγεί το πιάτο πλέγματος για να περιστραφεί συνεχώς τα λύματα εισάγουν τα κάγκελα από τον κολπίσκο νερού, και περνούν μέσω του πιάτου πλέγματος στην υπερβολική επιτάχυνση. Οι ροές του νερού έξω από το πιάτο οθόνης, και ο ρύπος αφήνονται στην εσωτερική επιφάνεια του ίδιου πιάτου. Με τη συνεχή περιστροφή του πιάτου οθόνης, βοηθά στο αρχικό μέρος: το σύστημα παλίνδρομου κύματος ξεπλένει έξω από το πιάτο οθόνης, και ο ρύπος πλένεται στο λαμβάνον κανάλι στο πλαίσιο της δράσης του ξεπλένοντας νερού. Αισθανθείτε ελεύθερος να ελέγξει το ξεπλένοντας νερό από το φρεάτιο στην έξοδο λυμάτων.
Μηχανική παράμετρος λεπτής οθόνης
|
Πλάτος Α πλέγματος (χιλ.) |
600-3000 |
|
Πλάτος χιλ. πλέγματος καλά) |
A+100 |
|
Αποτελεσματικό πλάτος φίλτρων (χιλ.) |
Α-150 |
|
Βάθος Χ πλέγματος καλά (χιλ.) |
1.5-4 |
|
Γωνία ° εγκατάστασης |
60-80 |
|
Διάμετρος πλέγματος (χιλ.) |
2 3 5 6 8 10 |
|
Τρέχοντας ταχύτητα (m/min) |
Λιγότερο από 3 |
|
Δύναμη κύριας κίνησης (KW) |
0.75-3 |
|
Δύναμη καθαρισμού (KW) |
0.37-0.75 |
|
Πίεση καθαρισμού (MPA) |
Περισσότερο από 0,3 |
|
Μέγιστη διαφορά σταθμών ύδατος σχεδίου (μ) |
1.0 |
|
Διάμετρος πλέγματος ικανότητας με 3mm (m3/hr) |
700 |
|
Διάμετρος πλέγματος ικανότητας με 46mm (m3/hr) |
900 |
|
Διάμετρος πλέγματος ικανότητας με 710mm (m3/hr) |
1200 |
Μηχανικό πλεονέκτημα λεπτής οθόνης
Το ποσοστό αφαίρεσης είναι υψηλό, το οποίο μπορεί αποτελεσματικά να αφαιρέσει τα ινώδη αντικείμενα όπως η τρίχα
Το νερό παλίνδρομου κύματος θα αφαιρέσει το ρύπο που παγιδεύεται στην οθόνη, και δεν θα περιέλθει στο φιλτραρισμένο νερό για να αποφύγει τη δευτεροβάθμια ρύπανση
Το διάτρητο αποτελείται από την έγχυση αμέταλλων φορμάρισε τα μέρη, τα οποία είναι ανθεκτικά στην ένδυση και τη διάβρωση
Δεν υπάρχει κανένα μέρος μετάδοσης υποβρύχιο, καμία συντήρηση δεν απαιτείται, και είναι καταλληλότερο να επισκευάσει και να διατηρήσει
Τα μέρη ένδυσης είναι απολύτως τυποποιημένα, εύκολο να αντικατασταθούν και εύκολο να λειτουργηθούν
Ομαλή λειτουργία, ελαφριά δόνηση και χαμηλού θορύβου.
Μηχανικές επιλογές λεπτής οθόνης
Εναλλακτικοί τύποι και μεγέθη οθόνης
Υλικό 304 Λ Λ/316 SS
Εναλλακτικές τάση και συχνότητα
Εναλλακτικός βαθμός προστασίας μηχανών
Πίνακας ελέγχου
Μηχανική εφαρμογή λεπτής οθόνης
Είναι ένας υψηλής απόδοσης λεπτός εξοπλισμός απολύμανσης καγκέλων που συνδυάζει το φράξιμο και την απολύμανση ρύπανσης. Είναι κατάλληλο για τους μεγάλους, μέσους και μικρούς σταθμούς αντλιών ως λεπτά κάγκελα στην παρεμπόδιση και αφαιρεί τα επιπλέοντα αντικείμενα στο νερό, όπως: τα ζιζάνια, έγγραφο, τσιγάρο χτυπούν, σπόροι πεπονιών, ίνες, τρίχα, κ.λπ. Αυτό το πρότυπο έχει έναν υψηλό ρύπο να συλλάβει το ποσοστό, η αποτελεσματική εφαρμογή της επόμενης διαδικασίας επεξεργασίας.
