| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Dagyee |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | DLS200 |
| Ποσότητα παραγγελίας min: | 1 σετ |
| Τιμή: | 999-9999 |
| Συσκευασία λεπτομέρειες: | Ξύλινη συσκευασία |
| Χρόνος παράδοσης: | 3-4 εβδομάδες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100 Σετ/Μήνας |
| Υλικό: | Q345/SS304/SS316L | Λέξεις-κλειδιά: | Προσαρμοσμένος κοχλιωτός μεταφορέας χωρίς άξονα |
|---|---|---|---|
| Οδηγώ: | 0,55 kW | χωρητικότητες: | 0,9-2 m³/ώρα |

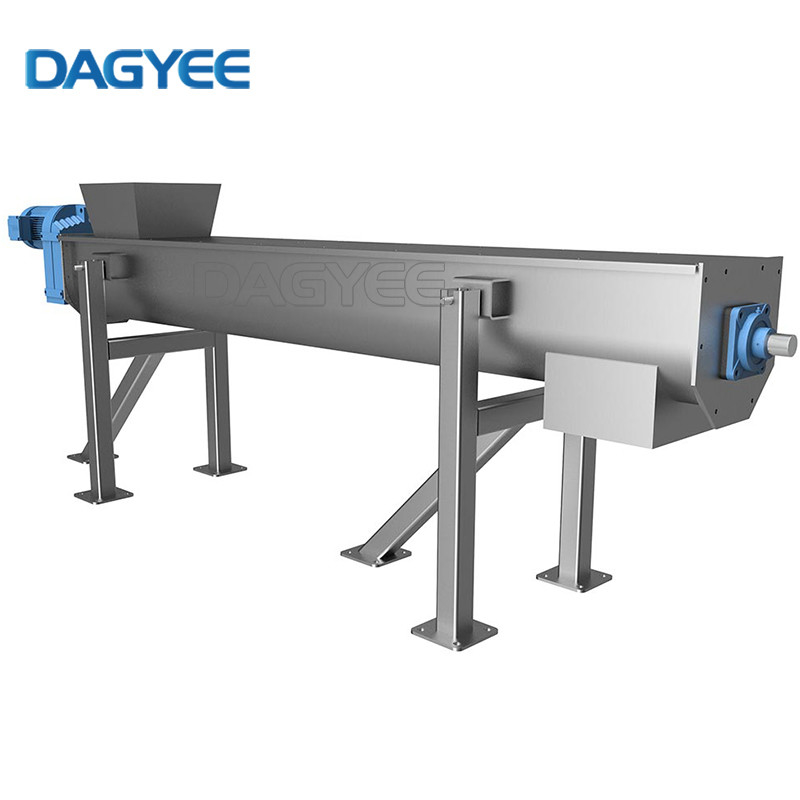

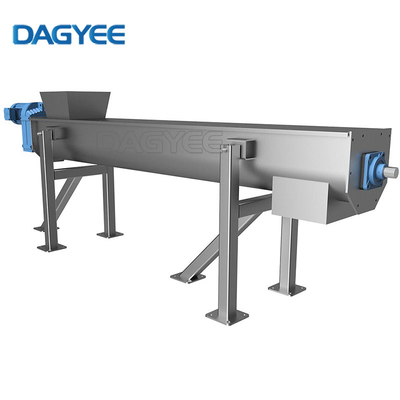

Περιγραφή κοχλία μεταφοράς χωρίς άξονα
Δεδομένου ότι δεν υπάρχει κεντρικός σωλήνας για τη μετάδοση της ροπής, η σπείρα χωρίς άξονα έχει σχεδιαστεί για να χειρίζεται το φορτίο ροπής πλήρους κινητήρα της μονάδας μετάδοσης κίνησης.Επιπλέον, δεδομένου ότι η σπείρα χωρίς άξονα δεν έχει κεντρικό σωλήνα για στήριξη, χρησιμοποιούνται αντικαταστάσιμες επενδύσεις που συμμορφώνονται με τη γούρνα για την ομοιόμορφη στήριξη σε όλο το μήκος της περιστρεφόμενης σπείρας.

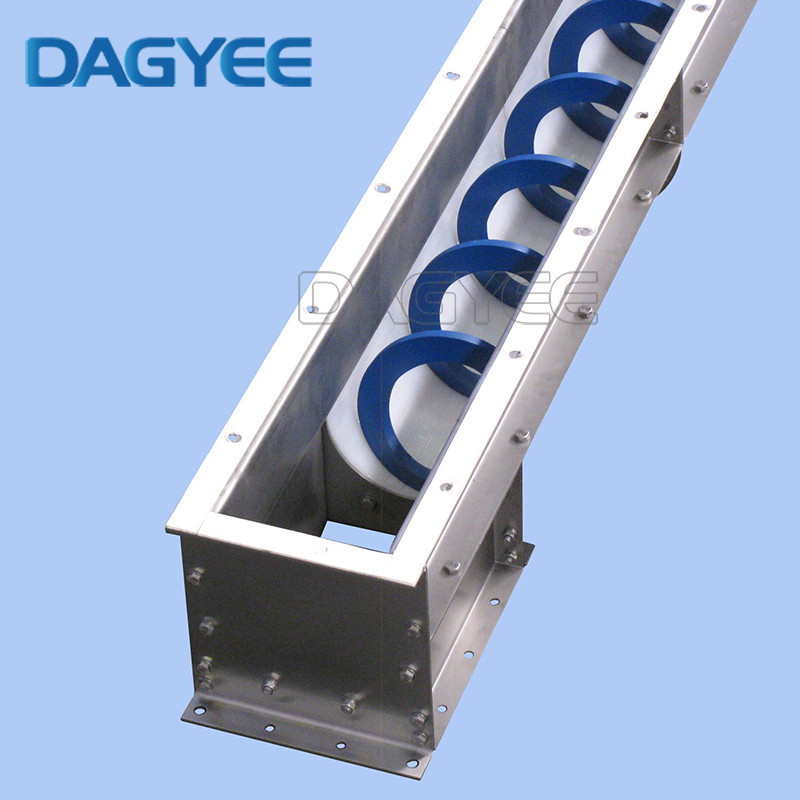

Δομή μεταφορικής ταινίας χωρίς άξονα
Ο κοχλιωτός μεταφορέας χωρίς άξονα αποτελείται κυρίως από βίδα χωρίς άξονα, σπειροειδή αυλάκωση σχήματος U, πλάκα κάλυψης, πλάκα επένδυσης, είσοδο και έξοδο, έξοδο εκκένωσης και συσκευή οδήγησης.
Τύπος μεταφορέα χωρίς άξονα
Μονόβιδος μεταφορέας χωρίς άξοναάξονας βίδας, χωρίς λειτουργίες ανάμειξης και ανάδευσης.
Διπλός βιδωτός μεταφορέας χωρίς άξοναΥιοθετεί διπλές βιδωτές λεπίδες με λειτουργίες ανάμειξης και ανάδευσης.Οι δύο λεπίδες βιδών περιστρέφονται σε αντίθετες κατευθύνσεις για να αποφευχθεί το μπλοκάρισμα του υλικού.Η μεταφορική ικανότητα είναι 1,5-2 φορές μεγαλύτερη από έναν άξονα.

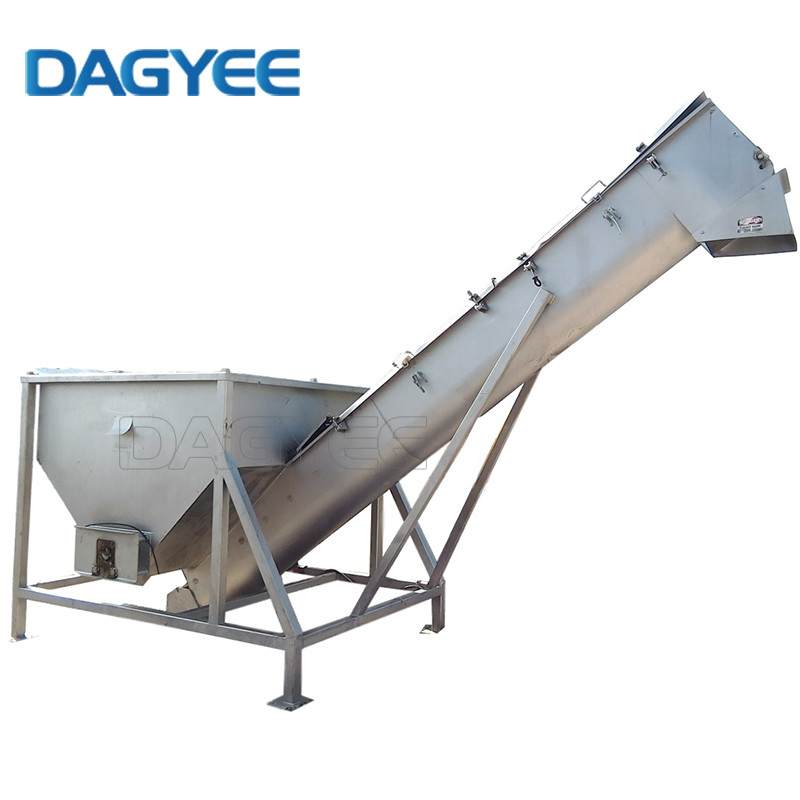

Κεκλιμένος βιδωτός μεταφορέας χωρίς άξοναχρησιμοποιείται κυρίως για τη μεταφορά υλικών σε μικρή γωνία 25°.
Τεχνικός κοχλιωτός μεταφορέας χωρίς άξονα
|
DLS |
χωρητικότητες |
Μήκος |
Ταχύτητα |
Μέγεθος |
||||
|
00 |
150 |
300 |
(Μ) |
(r/min) |
A(mm) |
B(mm) |
B0(mm) |
|
|
DLS200 |
2 |
1.4 |
0,9 |
10 |
20 |
200 |
310 |
270 |
|
DLS260 |
3.5 |
2.5 |
1.5 |
10 |
20 |
260 |
370 |
340 |
|
DLS320 |
9 |
6.5 |
4.1 |
15 |
20 |
320 |
430 |
400 |
|
DLS355 |
11.5 |
7.8 |
5.5 |
20 |
20 |
355 |
465 |
435 |
|
DLS420 |
15 |
11 |
7.5 |
20 |
20 |
420 |
530 |
500 |
|
DLS500 |
30 |
25 |
21 |
20 |
20 |
500 |
560 |
680 |
Πλεονεκτήματα του μεταφορέα χωρίς άξονα
Δομή χωρίς άξονα, λιγότερη επαφή με το υπόλειμμα, χαμηλή τριβή, η απόδοση εξώθησης μπορεί να βελτιωθεί.Χωρίς φράξιμο και χωρίς τύλιγμα.
Κατασκευασμένο από ανοξείδωτο χάλυβα με υψηλή αντοχή, καλή αντοχή στη διάβρωση και μεγάλη διάρκεια ζωής.
Η συσκευή οδήγησης υιοθετεί τη λειτουργία άμεσης κίνησης άξονα, η οποία είναι σταθερή, αξιόπιστη και εξοικονομεί ενέργεια.
Η έξοδος συναρμολογείται με ένα διάφραγμα ελατηρίου για να αυξήσει την πίεση εξώθησης και να αυξήσει τον ρυθμό αφυδάτωσης.
Εκτός από την είσοδο και την έξοδο, η υπόλοιπη δομή είναι κλειστή και το περιβάλλον είναι καθαρό και υγιεινό.
Κοχλιωτοί μεταφορείς χωρίς άξονα VS Μεταφορείς με κοχλία με άξονα
Μεταφορικά υλικά
Shaftless είναι sκατάλληλο για τη μεταφορά λάσπης, οικιακών απορριμμάτων, σκωρίας πλέγματος και άλλων παχύρρευστων, μπερδεμένων υλικών και ογκωδών υλικών.Ακριβώς επειδή ο σχεδιασμός του κοχλιοφόρου μεταφορέα χωρίς άξονα χωρίς κεντρικό άξονα έχει μεγάλα πλεονεκτήματα για αυτά τα υλικά.
Ο βιδωτός μεταφορέας άξονα είναι κατάλληλος για τη μεταφορά υλικών: σκόνη, υλικά μικρών σωματιδίων κ.λπ. Εάν μεταφέρετε παχύρρευστο
υλικά όπως η λάσπη, θα κολλήσει στον άξονα του εσωτερικού σωλήνα και στις λεπίδες και τα υλικά του μπλοκ μεταφοράς είναι εύκολο να μπλοκάρουν.
Φόρμα μεταφοράς
Ο κοχλιωτός μεταφορέας χωρίς άξονα είναι κατάλληλος για: οριζόντια μεταφορά και μεγάλη γωνία κλίσηςδεν πρέπει να υπερβαίνει τις 20°, σύμφωνα με την πραγματική χρήση.
Ο κοχλιωτός μεταφορέας άξονα είναι κατάλληλος για: οριζόντια μεταφορά, κεκλιμένη μεταφορά και κάθετη μεταφορά.
Μεταφορική ικανότητα
Λόγω της χρήσης χωρίς άξονα, το μήκος μεταφοράς μιας μηχανής του κοχλιοφόρου μεταφορέα χωρίς άξονα μπορεί να φτάσει τα 60 μέτρα και η ικανότητα μεταφοράς είναι 1,5 φορές μεγαλύτερη από τον παραδοσιακό κοχλιωτό μεταφορέα με την ίδια διάμετρο.
Εφαρμογή Shaftless Screw Conveyors
Οι ελικοειδείς μεταφορείς χωρίς άξονες είναι σχεδιασμένοι για το χειρισμό δύσκολων και ετερογενών υλικών όπως αστικά στερεά απόβλητα, κοσκίνισμα και επιπλέουσες ουσίες, αφυδάτωση, πάχυνση, ιλύς ρύθμισης, συσκευασμένα τρόφιμα, κρέμες ή πάστες και απορρίμματα από κρέας, ψάρια, φρούτα και λαχανικά επεξεργασία.
Κύριοι τομείς εφαρμογής είναι: επεξεργασία λυμάτων, απόβλητα ζαχαρόμυλων, ιχθυοβιομηχανία, επεξεργασία στερεών αποβλήτων, επεξεργασία φρούτων και λαχανικών, βιομηχανία ποτών, χαρτοπολτός και χαρτί, χημικά, βιομηχανία τροφίμων, μονάδες επεξεργασίας κρέατος, σφαγεία, εστιατόρια, καντίνες, γενική εστίαση.
